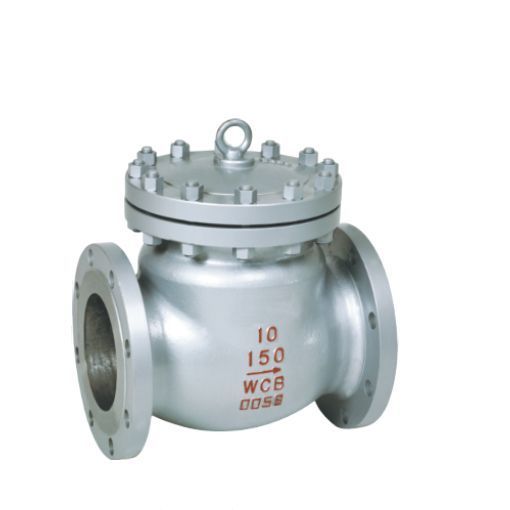

一、結構與特點
1.產品結構合理、密封可靠、性能優良、造型美觀。
2.產品可根據不同的工況選擇軟質密封或硬質密封。密封面堆焊Co基硬質合金，耐磨、耐蝕、抗擦傷性能更好，使用壽命長。
3.開啟壓力小，閥瓣在很小的壓差下就能打開。
4.內裝式的銷軸結構，減小外泄漏點，使用可靠。
5.公稱壓力≥16.0Mpa（Class1500）中腔采用自緊式密封結構，密封性能隨壓力升高而增強，保證了密封性能。
6.零件材質及法蘭、對焊端尺寸可根據實際攻況或用戶要求合理選配，滿足各種工程需要。
二、技術規范
|
公稱壓力 |
強度實驗壓力 |
密封實驗壓力 |
介質工作溫度（℃） |
|||||||
|
水 |
氣 |
至200 |
250 |
300 |
350 |
400 |
425 |
450 |
||
|
大允許工作壓力（MPa） |
||||||||||
|
1.6 |
2.40 |
1.76 |
0.6 |
1.6 |
1.5 |
1.3 |
1.2 |
1.0 |
0.9 |
0.7 |
|
2.5 |
3.75 |
2.75 |
2.5 |
2.3 |
2.0 |
1.8 |
1.6 |
1.4 |
1.1 |
|
|
4.0 |
6.00 |
4.40 |
4.0 |
3.9 |
3.3 |
3.0 |
2.8 |
2.3 |
1.8 |
|
|
6.4 |
9.60 |
7.04 |
6.4 |
5.9 |
5.2 |
4.7 |
4.1 |
3.7 |
2.9 |
|
|
10.0 |
15.00 |
11.00 |
10.0 |
9.2 |
8.2 |
7.3 |
6.4 |
5.8 |
4.5 |
|
|
16.0 |
24.00 |
17.00 |
16.0 |
14.7 |
13.1 |
11.7 |
10.2 |
9.3 |
7.2 |
|
